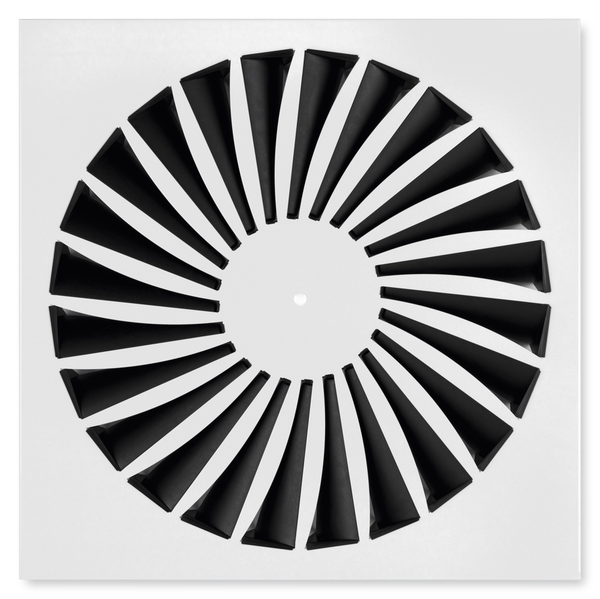

TDV-SILENT AIR – SŪKURINIAI LUBINIAI DIFUZORIAI
SU INDIVIDUALIAI REGULIUOJAMOMIS KREIPIAMOSIOMIS KOMFORTINĖMS ZONOMS. SU KVADRATINIU AR APSKRITU PRIEKIU. LABAI ŽEMAS TRIUKŠMO LYGIS
GAMINTOJAS TROX (VOKIETIJA)
Produktai ir informacija
APRAŠYMAS
Apvalūs ar kvadratiniai lubiniai sūkuriniai difuzoriai „TDV-SilentAIR“ – skirti aukštų patalpų oro kaitai. Patalpoms, kurių aukštis iki 4 m (apatinis pakabinamų lubų kraštas). Tiekimo ir ištraukimo modeliai komfortinėms zonoms. Difuzoriaus priekis su individualiai reguliuojamomis kreipiamosiomis horizontaliam tiekiamo sūkurio išpūtimui, sukuriant aukštą indukcijos lygį.
• Nominalūs dydžiai: 300, 400, 500, 600, 625
• Oro srauto diapazonas: 11 – 315 l/s arba 40 – 1134 m³/h
• Difuzoriaus priekis pagamintas iš cinkuoto milteliniu būdu padengto plieno lakšto
• Didelė indukcija greitai sumažina temperatūrų skirtumą ir oro srauto greitį
Apibūdinimas
Pritaikomumas
- Tiekiamo ir ištraukiamo oro lubiniai sūkuriniai difuzoriai komfortinėse zonose
- Patrauklus dizaino elementas pastatų savininkams ir architektams, turintiems aukštesnių estetinių reikalavimų
- Horizontalus sūkurinis tiekiamo oro išpūtimas mišraus srauto ventiliacijai
- Efektyvus sūkuris sukuria aukštus indukcijos lygius, taip greitai sumažindamas temperatūrų skirtumą ir oro srauto greitį (tiekiamo oro variantas)
- Individualiai reguliuojamos kreipiamosios
- Kintamo ir pastovaus oro tūrio srautams
- Tiekiamo oro ir patalpos oro temperatūrų skirtumas: nuo -12 iki +10 K
- Visų tipų lubų sistemoms
Papildoma įranga ir priedai
- Difuzoriaus priekį galima nudažyti RAL CLASSIC spalvomis
- Horizontalaus arba vertikalaus ortakio jungtis
- Tiekimo dėžė su sklende ir slėgio čiaupu

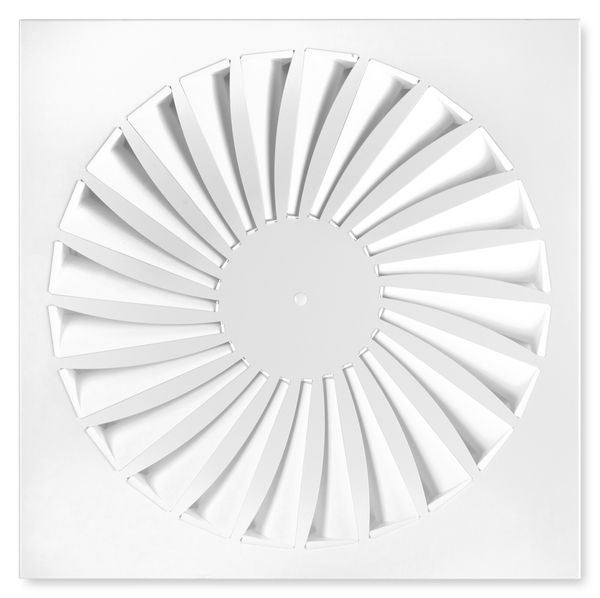

Baltos kreipiamosios

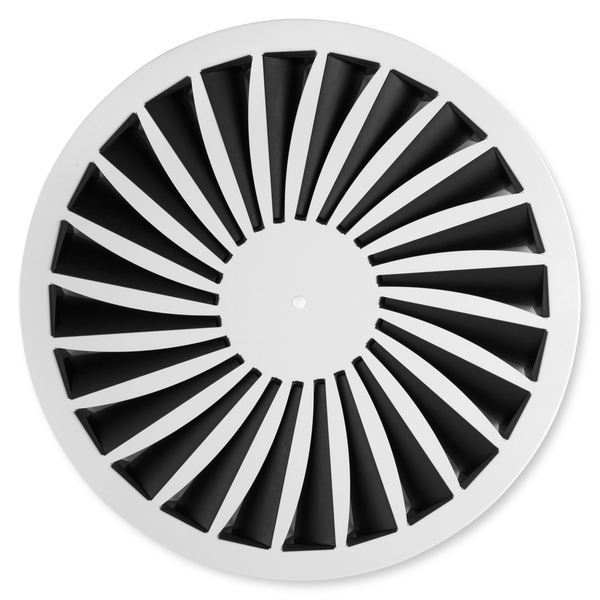

Apvalus priekis

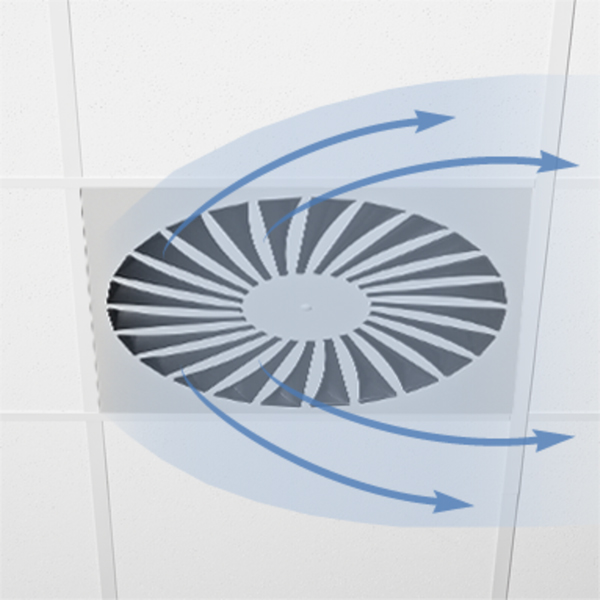

Horizontalus vienos krypties išpūtimas

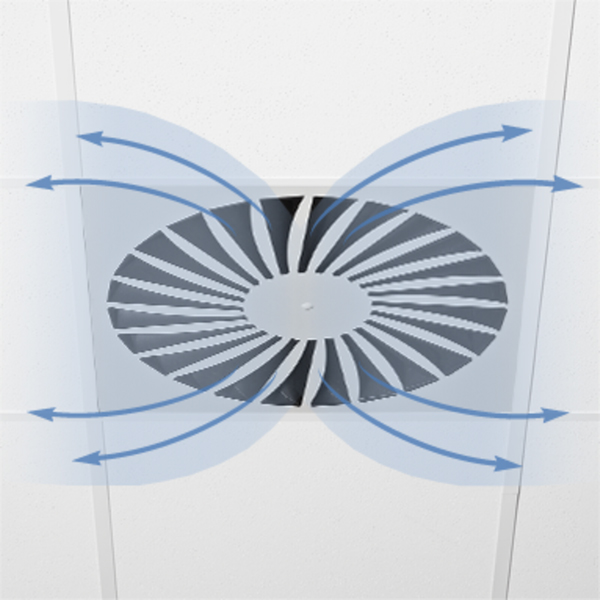

Horizontalus dviejų krypčių išpūtimas
Horizontalus sūkurinis išpūtimas
Sūkuriniai difuzoriai
Lubiniai sūkuriniai difuzoriai nukreipia orą sūkurį iš oro kondicionavimo sistemų į patalpą taip sukeldami didelį patalpos oro kiekį, tuo pačiu greitai sumažindami oro srauto greitį ir temperatūros skirtumą tarp tiekiamo ir patalpos oro. Sūkuriniai difuzoriai tinka dideliems tūrio srautams. Rezultate – mišri srauto ventiliacija komfortinėse zonose, geras bendras patalpų vėdinimas, sukuriant tik labai mažą turbulenciją užimtoje zonoje.

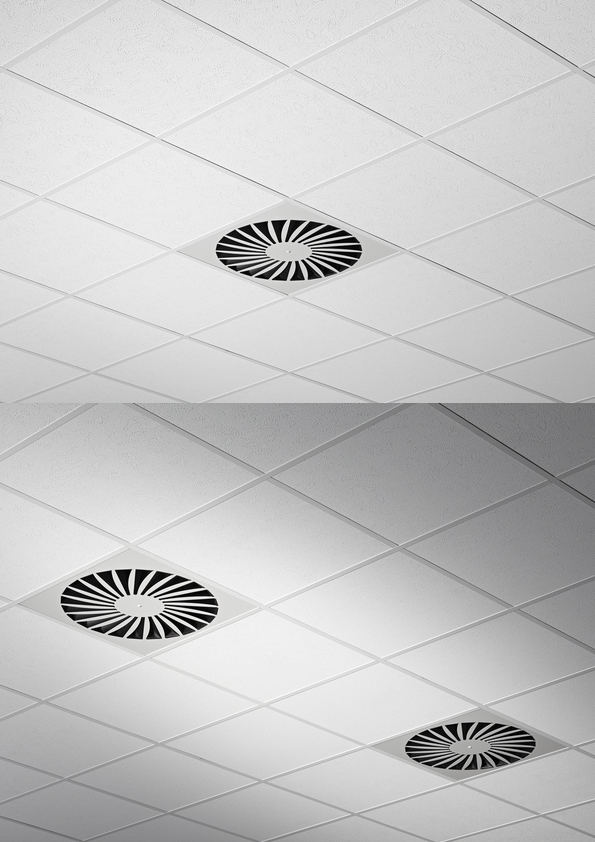

Montavimas
Montuojamas į visų tipų pakabinamas lubas.
Paruoštą montavimui įrenginį sudaro difuzoriaus priekis su radialiai išdėstytomis individualiai reguliuojamomis juodomis ar baltomis kreipiamosiomis ir tiekimo dėžė, išlyginimo elementas (tik tiekiamo oro modeliams), šoninis ar viršutinis pajungimo flanšas ir pakabinimo angos arba kilpos.
Difuzoriaus priekis tvirtinamas prie skersinio laikiklio su centriniu varžtu.
Pajungimo flanšas pagal EN 1506 arba EN 13180.
Regeneruoto oro triukšmo lygis išmatuotas pagal EN ISO 5135.
