Ventiliacinės grotelės AT
| Subkategorija: | Ventiliacijos grotelės |
AT – VENTILIACINĖS GROTELĖS
IŠ ALIUMINIO SU INDIVIDUALIAI REGULIUOJAMOMIS, HORIZONTALIOMIS KREIPIAMOSIOMIS.
GAMINTOJAS TROX (VOKIETIJA)
Produktai ir informacija
APRAŠYMAS

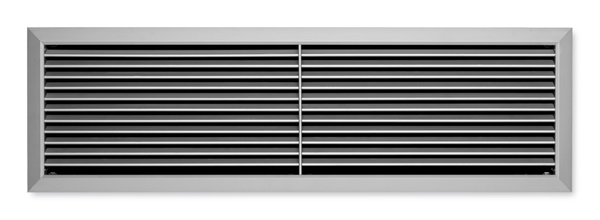

Stačiakampio formos ventiliacinės grotelės „AT“ oro tiekimui ir ištraukimui – pagamintos iš aliuminio. Su aptakiomis individualiai reguliuojamomis horizontaliomis kreipiamosiomis ir difuzoriaus tipo priekiniu apvadu.
- Nominalūs dydžiai 225 × 125 – 1225 × 525 mm
- Oro srauto diapazonas 23 – 2000 l/s ar 83 – 7200 m³/h
- Grotelių priekis pagamintas iš aliuminio su anoduota apdaila
- Priekinis apvadas, 23 mm arba 27 mm pločio
- Paslėptas varžto tvirtinimas
Apibūdinimas
Pritaikomumas
- Komfortinėse ir pramoninėse zonose
- Tiesioginis tiekiamo oro išleidimas mišraus srauto ventiliacijai
- Kreipiamosios yra reguliuojamos, kad atitiktų skirtingus vietinius reikalavimus
- Kintamo ir pastovaus tūrio srautams
- Tiekiamo oro ir patalpos oro temperatūrų skirtumas: nuo -12 iki +4 K
- Montavimui sienose, slenksčiuose, stačiakampiuose ortakiuose
Papildoma įranga ir priedai
- Grotelių paviršius RAL CLASSIC spalvos
- Montavimo porėmis
- Montavimo porėmis filtro tvirtinimui
- Priedai oro srauto tūrio balansavimui ir oro krypties valdymui
- Spyruoklinis fiksatorius
Oro išpūtimas vėsinimo režimu
oro-isputimas-palubej
Oro išpūtimas palubėj (vaizdas iš viršaus)
Oro išpūtimas be palubės efekto
Oro srautas be vėsinimo efekto
Oro srautas be vėsinimo efekto (vaizdas iš viršaus)
Oro srautas palubėj (vaizdas iš viršaus, daug grotelių)
Oro srautas be palubės efekto (vaizdas iš viršaus, daug grotelių)
Ventiliacinės grotelės
Ventiliacinės grotelės – vėdinimo ir oro kondicionavimo sistemų oro tiekimo ir ištraukimo įtaisai. Ventiliacijos grotelės su reguliuojamomis kreipiamosiomis leidžia pritaikyti išpūtimo kryptį prie vietinių sąlygų. Rezultate – mišraus srauto vėdinimas komfortinėse ir pramoninėse zonose bei geras bendras patalpų vėdinimas.
Montavimas

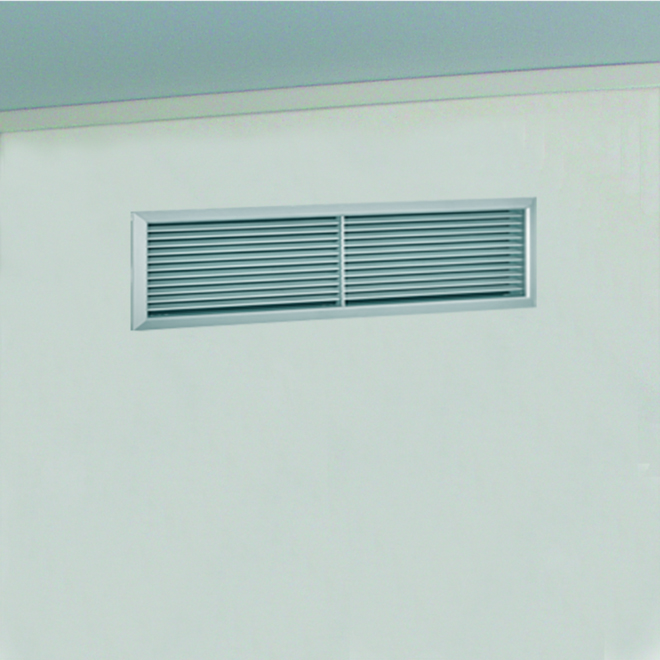

Labiau tinka montavimui sienose ir slenksčiuose, bet gali būti naudojamas ir su stačiakampiais ortakiais.
Paruoštą montavimui įrenginį sudaro apvadas ir individualiai reguliuojamos horizontalios kreipiamosios.
Paslėptas varžtinis arba spyruoklinis tvirtinimas montavimui į montavimo porėmį.
